管道流量监测仪是一款采用综合传感器技术设计的流量监测设备，采用低功耗设计，内置可快速更换的大容量长续航锂亚硫酰氯电池组供电，适用于城市排水管网流量监测、城市排口管道流量监测、水渠流量监测、暗涵流量监测等；管道流量监测仪采用NB-IoT通讯方式将数据远程传输到流量监测系统平台，实现雨污水管道流量监测、数据告警处理、统计分析等功能。

功能概述：

1、 监测采集功能：

管道流量监测仪可以自动采集流速、水位、流量等数据，并通过NB-IOT通讯定时向流量监测系统平台发送采集数据，同时还包括系统电压、站点编号、信号强度等参数。

2、数据存储功能：

具备数据存储功能，管道流量监测仪自动数据存储芯片，可存储大于40000条监测数据。

3、断点续传功能：

管道流量监测仪具备断点数据续传，可在信号较弱或者无信号情况下实现数据断点数据存储，并在数据正常联网后将断点的历史数据传输到监测系统平台。

4、 电池监控功能：

管道流量监测仪可监测电池的电压和电量百分比，当电池电压或电池电量过低时，后台显示电压状态，提醒用户及时更换电池，预防管道流量监测仪没电无法正常工作。

5、 多级报警功能：

根据雨里、径流流量要求，调整数据的采集周期、传输周期，以满足雨天调度及监测数据要求。

6、远程配置功能：

通过服务平台可远程配置和读取管道流量监测仪的工作模式和传感器的工作参数，也可通过蓝牙、本机进行设备参数配置，使用简单方便。

7、多种工作模式：

管道流量监测仪可根据用户需求和现场使用情况选择不同的工作模式，比如实时监测模式，可在线配置设备采集时间、采集间隔，支持实时查询。

8、 支持扩展功能：

管道流量监测仪的监测设备具有丰富的接口，可扩展接入水质监测仪数据，对排水管网水质进行综合监测。

运行环境：

工作温度： -40 ~ 85℃

相对湿度： 10 ~ 95% (无凝结）

一般特性：

外壳材质：PC

安装方式：底座安装

主机尺寸：174×174×66mm

防护：IP68

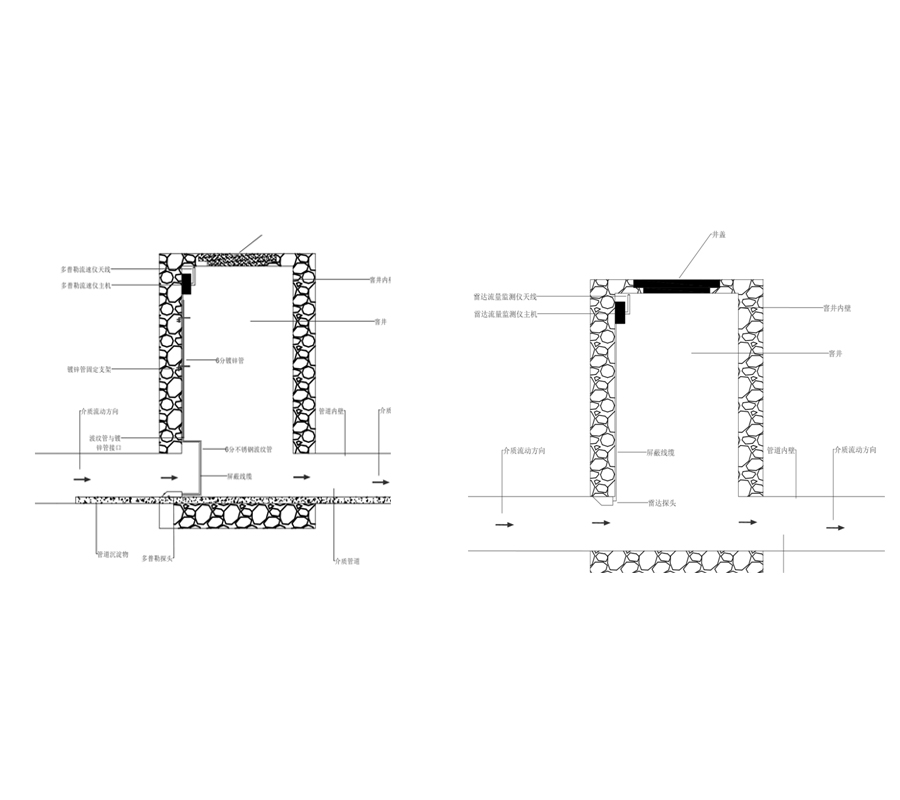

安装说明：

管道流量监测点一般布置于主干管、重点支管及多个排水片区的交汇处，在实际安装流量计的过程中，应遵循以下原则：

1、 多普勒流量计应当安装于水面平缓稳定、没有回流和漩涡、处于测量范围内的水面无障碍物等环境下；

2、避免在排水口、垂直跌水、挡流板、落水井、河道（管道）汇流、河道（管道）弯曲等位置处安装多普勒流量计，这种位置

将会严重影响到测量精度，应避免此类位置处安装雷达流量计，应在该位置的上游或下游水流平缓稳定的环境下进行安装；

3、监测站应避免在检查井结构复杂、井壁疏松的管道内安装，因为多普勒流量计通过安装支架固定于检查井的井壁内，复杂和

损坏的井壁结构会增加安装施工的难度；

4、如果必须在管道结合处附近安装，并且其中一条管道内的水位较高，应当将多普勒传感器安装于管道底部；

5、多普勒流速仪正对着水流方向。
