“智慧工地”系统主要由感知（采集）层、数据层、应用层、用户层组成，采用先进的云计算、大数据、物联网、移动通讯等技术，通过“云+端”模式，将工地的人员、设备、生产、环境数据及时上传给综合管理平台进行可视化展示，实现劳务、安全、环境、材料各业务环节的智能化、互联网化管理。

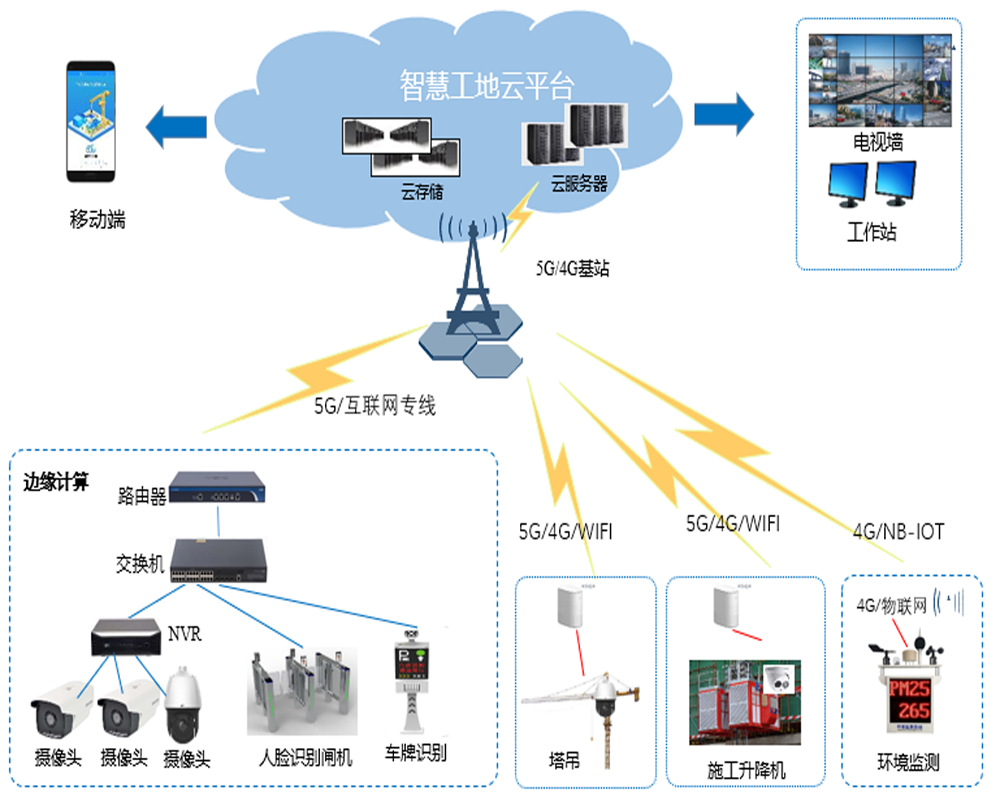

1、 网络架构

组网方案采用5G/4G网络、物联网IOT相结合的方式，实现前端感知设备与平台的数据交互。

通过5G/宽带网络连接云平台，工地内部网络采用以太网方式实现连通，不改变工地原有网络结构。

在工地设置边缘计算节点，汇聚视频监控和AI智能分析，减少带宽需求。

部署在华为云平台上，提供统一的管理系统，实现实名制、扬尘、危大工程设备监测、系统告警管理等功能。

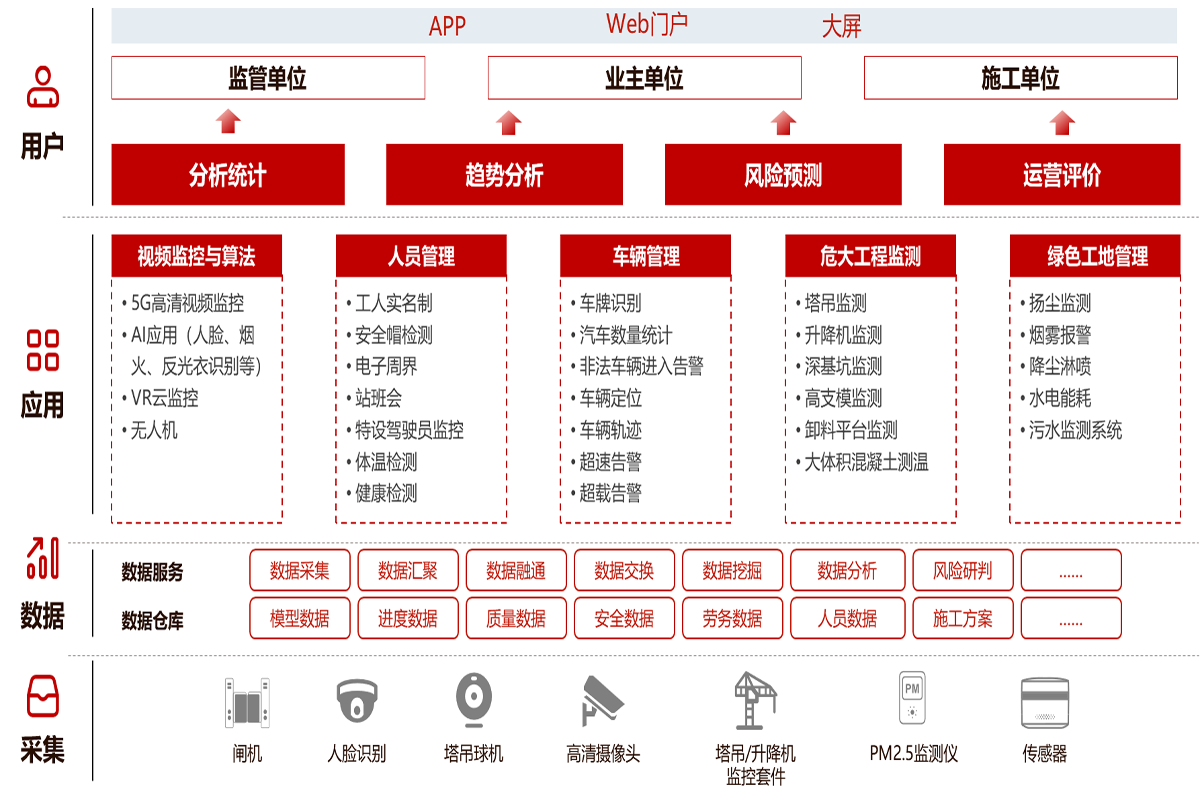

2、总体架构

系统总体架构分为：感知（采集）层、数据层、应用层、用户层。

（1）感知（采集）层

感知层是工地的感官神经，感知层由与智慧工地相关感知设备（例如摄像头、人脸识别闸机、传感器、环境监测仪等）组成。该层实现对工地范围内基础设施、环境、建筑、安全等基础信息的监测和控制。

（2）数据层

网络层实现感知层采集数据和控制指令的上行下达，即通过通信网络进行信息传输。网络层作为纽带连接着感知层和应用层，它由各种私有网络、互联网、有线和无线通信网等组成，负责将感知层获取的信息，安全可靠地传输到应用层，然后根据不同的应用需求进行信息处理。物联网网络层包含接入网和传输网，分别实现接入功能和传输功能。

传输网由公网与专网组成，典型传输网络包括电信网（固网、移动通信网）、广电网、互联网、电力通信网、专用网（数字集群）。

接入网包括光纤接入、无线接入、以太网接入、卫星接入等各类接入方式，实现感知层接入物联网。目前网络层常见技术包括各种网络传输技术如NB-IoT、LTE、WIFI、光宽带等。

（3）应用层

5G智慧住建的应用层基于平台层提供的各种能力、服务以及构建的业务模型实现。应用层包括人员安全管理、车辆安全管理、设备监控管理、绿色工地管理等，以及对这些应用进行封装，面向不同类型的智慧工地需求打造的智慧住建解决方案。

（4）安全保护体系

安全保护体系为智慧住建平台提供数据安全、系统安全等能力。数据安全确保数据完整、有效和保密。系统安全确保承载网络、操作系统及应用系统的安全。

（5）运维管理

运维管理为智慧住建平台提供基础运维等服务，包括但不限于业务监控、告警、灾备、高可用和弹性伸缩等功能。

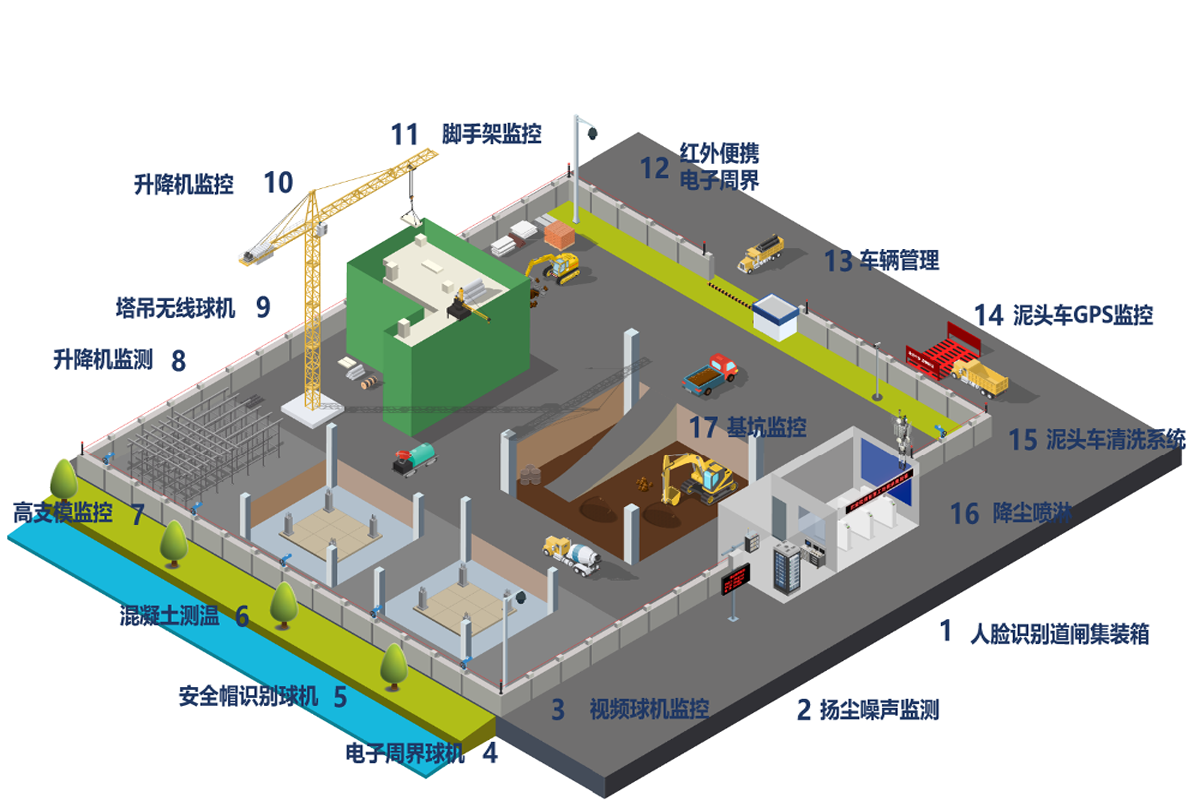

3、平台功能全局视图
